Redoxreaktionen an Graphitelektroden
Einführung
Dieser Versuch führt Sie in die Grundlagen der elektrochemischen Zyklovotammetrie ein. Wir machen dieses Experiment an Graphitelektroden in einem 100 ml Schraubglas von Schott, dieses sehen Sie links. Als elektrochemische Grundtechnik benutzen wir die Zyklovoltammetrie. Zum Studium empfehlen wir Ihnen als erste Lektüre den Wikipedia Artikel dazu in deutscher Sprache. Bitte überlegen Sie, von welcher Universität dieser Artikel stammen könnte :).
Wir machen es vorsätzlich so, dass die Elektroden unterschiedlich tief in den Elektrolyten eintauchen.
- Warum machen wir das ?
- Welches wird die Gegenelektrode sein?
- Welches wird die Arbeitselektrode sein ?
Erläutern Sie das im Antestat.
Zu den Grundlagen der Zyklovoltammetrie im internationalen Kontext:
Bitte lesen Sie den Artikel von Elgirishi. Ich könnte es nicht besser formulieren. Der Artikel behandelt auch speziell die unterschiedlichen Darstellungen von Redoxreaktionen in den USA und dem Rest der Welt.
Vorbereitung der Graphit Stäbe
Beim Auskochen der Graphitstäbe bilden sich Blasen. Diskutieren Sie bitte einmal unter sich, woran das liegen könnte.
Die Zelle aufgeschraubt, ein Blick von unten
So sieht die Zelle aufgeschraubt von unten aus. Sie erkennen die beiden Stabelektroden und die Fritte für die Referenzelektrode.

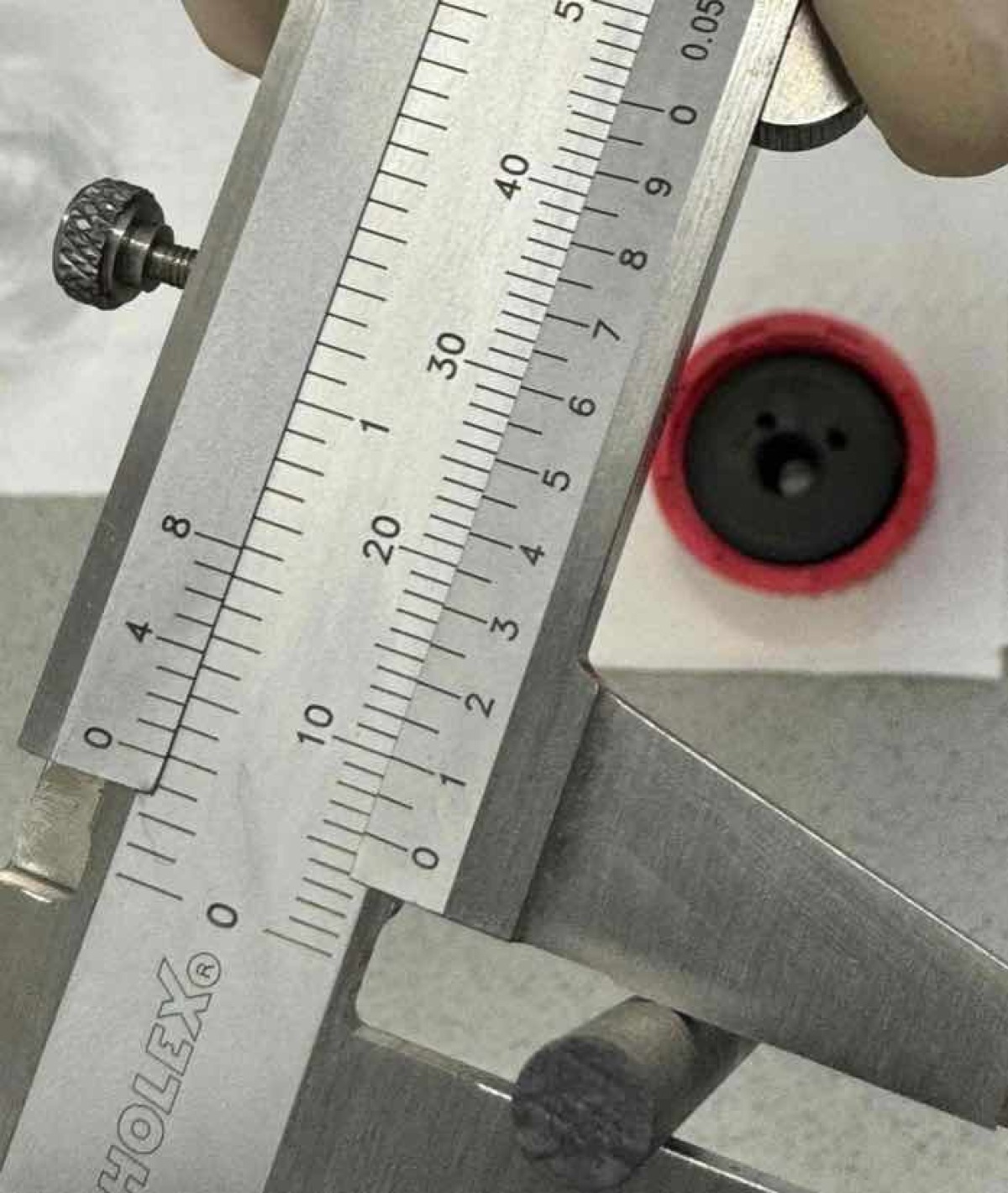

Durchmesser der Elektrode
Bestimmen Sie den Durchmeser der Elektrode mit einer Schieblehre.
Können Sie eine Nonius Skala ablesen ? Machen Sie sich schlau.
Wie gross ist der Durchmesser dieser Elektrode ? Sprechen wir darüber im Antestat.
Antestat
Grundlagen für das Antestat:
- Geometrie von Zylinderstäben: Mantelfläche und Stirnfläche.
- Graphit und andere Kohlenstoff Allotrope
- Bitte erklären Sie Ihrem Kollegen die Grundlagen der Zyklowoltammetrie.
- Versuchen Sie, den Igor-Procedure File zu verstehen, erklären Sie diese Ihren Kolleginnen und Kollegen.
- Wenn Sie Visual Studio Code benutzen, dann merken Sie dass VS-Code auch ein Igor Pro-Dienstprogramm verfügt. Igor Procdure Files in VS-Code zu schreiben mit Syntax Korrektur ist damit sehr einfach.
