Anlagenausstattung des Rapid Technology Centers

Generative Fertigung in der Kunststoffverarbeitung Anlagen zur Bearbeitung von Kunststoffen

Sinterstation 2000 (Firma DTM)

Generatives Fertigungsverfahren: Laser-Sintern

Nutzbares Bauvolumen: D 305mm x H 409mm

Baufortschritt (werkstoffabhängig): bis zu 20 mm/h

Schichtdicke (werkstoffabhängig): 0,1mm bis 0,15mm

Lasertyp: CO2, 50W

Präzisionsoptik: F-Theta-Linse

Scangeschwindigkeit während des Bauprozesses: 1.254 mm/s

Stickstoffgenerator inkl. externem Stickstoffanschluss integriert

Sinterstation 2500 (Firma DTM)

Generatives Fertigungsverfahren: Laser-Sintern

Nutzbares Bauvolumen: 330mm x 380mm x 400mm

Baufortschritt (werkstoffabhängig): bis zu 20 mm/h

Schichtdicke (werkstoffabhängig): 0,1mm bis 0,12mm

Lasertyp: CO2, 50W

Präzisionsoptik: F-Theta-Linse

Scangeschwindigkeit während des Bauprozesses: bis zu 5.080 mm/s

Stickstoffgenerator inkl. externem Stickstoffanschluss integriert

Sinterstation 2500 HS ATG 2k13 (Lehrstuhlinterne Aufrüstung)

Generatives Fertigungsverfahren: Laser-Sintern

Nutzbares Bauvolumen: 330mm x 380mm x 400mm

Baufortschritt (werkstoffabhängig): bis zu 20 mm/h

Schichtdicke (werkstoffabhängig): 0,06mm, 0,1mm, 0,12mm

Lasertyp: CO2, 70W

Präzisionsoptik: F-Theta-Linse

Scangeschwindigkeit während des Bauprozesses: bis zu 20.000mm/s

Stickstoffgenerator inkl. externem Stickstoffanschluss integriert

Formiga P100 (Firma EOS)

Generatives Fertigungsverfahren: Laser-Sintern

Nutzbares Bauvolumen: 200mm x 250mm x 330mm

Baufortschritt (werkstoffabhängig): bis zu 20 mm/h

Schichtdicke (werkstoffabhängig): 0,06mm, 0,1mm, 0,12mm

Lasertyp: CO2, 30W

Präzisionsoptik: F-Theta-Linse

Scangeschwindigkeit während des Bauprozesses: bis zu 5.000mm/s

Stickstoffgenerator inkl. externem Stickstoffanschluss integriert

Dimension SST 1200es (Firma Stratasys)
 Stratasys Dimension Sst 1200es

Generatives Fertigungsverfahren: Fused Layer Modeling

Nutzbares Bauvolumen: 254mm x 254mm x 305mm

Schichtdicke: 0,254mm bis 0,330mm

Baumaterial: ABS (Acrylnitril-Butadien-Styrol)

Farben: Elfenbein, Weiß, Schwarz, Stahlgrau, Rot, Blau, Orange, Olivgrün, Neongelb

Stützmaterial (auswaschbar): Soluble Support Technology (SST) oder Breakaway Support Technology (BST)

Fabbster


Generatives Fertigungsverfahren: Fused Layer Modeling

Nutzbares Bauvolumen: 230mm x 230mm x 210mm

Schichtdicke: 0,05mm - 0,2mm

Baumaterial: LIKE Sticks ABS, LIKE Sticks FLEX, LIKE Sticks HiTem

Cube (Firma 3DSystems)


Generatives Fertigungsverfahren: Plastic Jet Printing

Nutzbares Bauvolumen: 152mm x 152mm x 152mm

Schichtdicke: 0,07mm - 0,2mm

Baumaterial: ABS, PLA

Generative Fertigung in der Metallverarbeitung Anlagen zur Bearbeitung von Metallen

EOS Eosint M270 (Firma EOS)


Generatives Fertigungsverfahren: Strahlschmelzen

Nutzbares Bauvolumen: 250mm x 215mm x 250mm

Baufortschritt (werkstoffabhängig): 2 bis 20 mm/h

Schichtdicke (werkstoffabhängig): 0,02mm bis 0,1mm

Lasertyp: CO2, 30 W

Präzisionsoptik: F-Theta-Linse

Scangeschwindigkeit während des Bauprozesses: bis zu 5.000 mm/s

Stickstoffgenerator inkl. externem Stickstoffanschluss integriert

EOS M 290 (Firma EOS)
Eos M290

Generatives Fertigungsverfahren: Strahlschmelzen

Nutzbares Bauvolumen: 250mm x 250mm x 325mm

Lasertyp: Yb-Faserlaser; 400 W

Präzisionsoptik: F-Theta-Linse, Hochgeschwindigkeits-Scanner

Scangeschwindigkeit während des Bauprozesses: bis zu 7,0 m/s

Stickstoffgenerator inkl. externem Stickstoffanschluss integriert

Postprocessing Nachbearbeitung von Bauteilen

Die Nachbearbeitung von generativ hergestellten Bauteilen stellt einen wichtigen Prozessschritt dar. Dafür steht dem Lehrstuhl Fertigungstechnik ein umfangreicher Maschinenpark zur Verfügung.

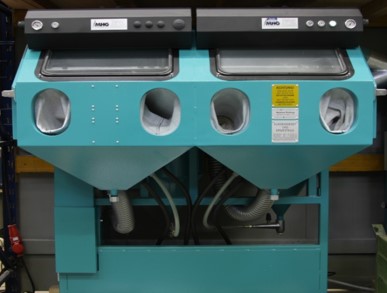

Strahlanlage für strahlgeschmolzene Bauteile (Firma MHG)
Mhg Smg 25 Duo

Bauart: Handstrahlkabine

Typbezeichnung: SMG 25 DUO

Arbeitsraum: 2 mal je 650mm x 450mm x 550mm

Strahlraum: Staubdichte Unterdruckkabine

Strahlmittel: Korund

Strahlanlage für lasergesinterte Bauteile (Firma Klein)


Bauart: Injektorkabine

Typbezeichnung: S 90 I

Arbeitsraum: 1000mm x 600mm x 600mm

Strahlmittel: Glasperlen

Auswaschstation (Fused Layer Modeling)


Bauart: Reinigungssystem zum Entfernen von Stützmaterial

Typbezeichnung: SCA-1200

Gleitschleifanlage (Firma Otec)


Bauart: Tellerfliehkraftanlage

Typbezeichnung: CF 18

Oberflächenbearbeitung von kleinen bis kleinsten Werkstücken

Postprocessing Messtechnik

Oberflächenrauheitsmessgerät (Firma Mitutojo)
Mitutojo Oberflaechenrauhigkeitsmessmaschine

Bauart: Oberflächenrauheitsmessung

Typbezeichnung: SJ-400

Industrie-Standards: ISO 4287: 1997, ANSI / ASME B46.1-1995, JIS B0601 1994, etc.

Auswertungsprofile: P (Primärprofil), R (Rauheitsprofil), WC, WCA, WE WEA DIN 4776 Profil, E (umhüllendes Abweichungsprofil), R-Motiv (Rauigkeits-Motif, Welligkeits-Motif)

Analyse-Grafiken: ADC, BAC 1, BAC 2, Leistungsspektrum, Auto-Korrelation, Walsh Leistungsspektrum, Walsh Auto-Korrelation, Schrägenverteilung, Spitzenverteilung, Parameterverteilung

Digitale Filter: 2CR-75 %, 2CR-50 %, 2CR-75 % (phasenkorrigiert), 2CR-50 % (phasenkorrigiert), Gaußfilter -50 % (phasenkorrigiert)

Messbereich: z-Achse: 800 µm, 80 µm, 8 µm , x-Achse: 50 mm

Geradheit: 0,3 µm/ 25 µm

Messgeschwindigkeit: 0,05, 0,1, 0,5, 1,0 mm/s

Rückfahrgeschwindigkeit: 0,5, 1,0, 2,0 mm/s

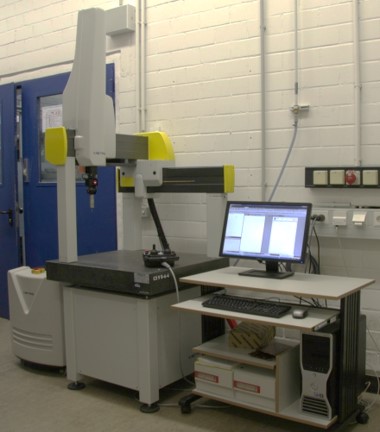

Koordinatenmessmaschine (Firma Nikon)
Nikon Kgm

Bauart: Koordinatenmessmaschine

Typbezeichnung: C3 5.4.4

Messraum: 500mm x 400mm x 440mm

Industrie-Standards: ISO 10360-2 (MPEe - 2,5 µm + L/333; MPEp - TP20: 2,5 µm, TP200: TBC, SP25: N/A)

Mikroskopie (Firma Distelkamp)


Bauart: Digital-Mikroskop

Typbezeichnung: Di-Li 2004

Vergrößerung: Optischer Zoom: 40x - 260x, mit Nahlinse: 80x - 520x, Objektiv: 0,75x - 5x

Kamera Pixelanzahl: 5MP

Software: TSView

Mikroskopie (Firma euromex)
Euromex Cmex Dc 5000

Bauart: Digital-Mikroskop

Typbezeichnung: CMEX DC 5000

Sensor: 1/2,5" CMOS

Kamera Pixelanzahl: 5 MP

Pixelgröße: 2,2 µm x 2,2 µm

Frame Rate: 2 f/s bis 12 f/s

Software: ImageFocus

MVR-Messgerät


Bauart: Schmelzindex-Prüfgerät (MFR- oder MVR-Messung)

Typbezeichnung: Modell MeltFloW @on (Code: 3200)

Industrie-Standards: ASTM D 1238, Methode A und B; ASTM D2116-3159-3307-3364; BS 2782-720 A; AFNORT 51-016; ISO 1133-UNI 5640
