Mit Hilfe des Ionenstrahls ist es möglich, eine laterale Strukturierung von Proben vorzunehmen, aber auch in die Probe hinein zu schneiden, um Querschnitte der Proben (Abb. 1) zu untersuchen. Die Strukturierung kann durch Einsatz des Ionenstrahls (Abb. 2), durch Einsatz des Ionenstrahls unter Zuhilfenahme von zusätzlichen Ätzgasen oder auch durch den Einsatz des Elektronenstrahls unter Zuhilfenahme von zusätzlichen Ätzgasen (Abb. 3) realisiert werden. Als zusätzliche Ätzgase stehen hierfür Xenondifluorid (XeF2), Selective Carbon Etch (SCE) und Iod zur Verfügung. Die erreichbare Auflösung hängt stark vom Materialsystem und der Leitfähigkeit der Proben ab.

Abbildung 1: Elektronenmikroskopische Aufnahme eines mit dem Ionenstrahl präparierten Querschnitts durch eine Elektrode für eine Li-Batterie Draufsicht

© ICAN 2020 | Abbildung 2

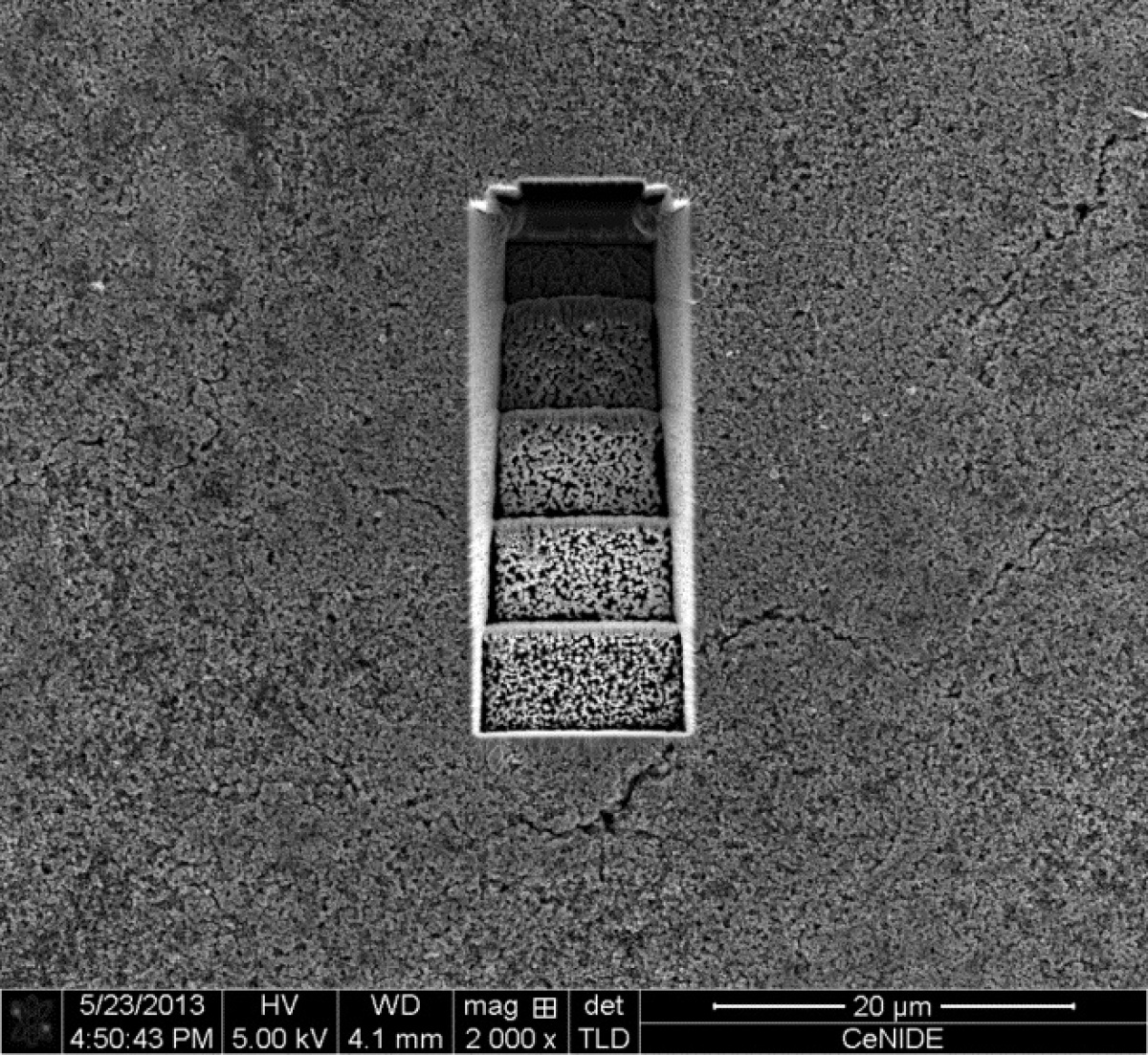

Abbildung 2:  Ansicht des Querschnitts

© ICAN 2020 | Abbildung 3

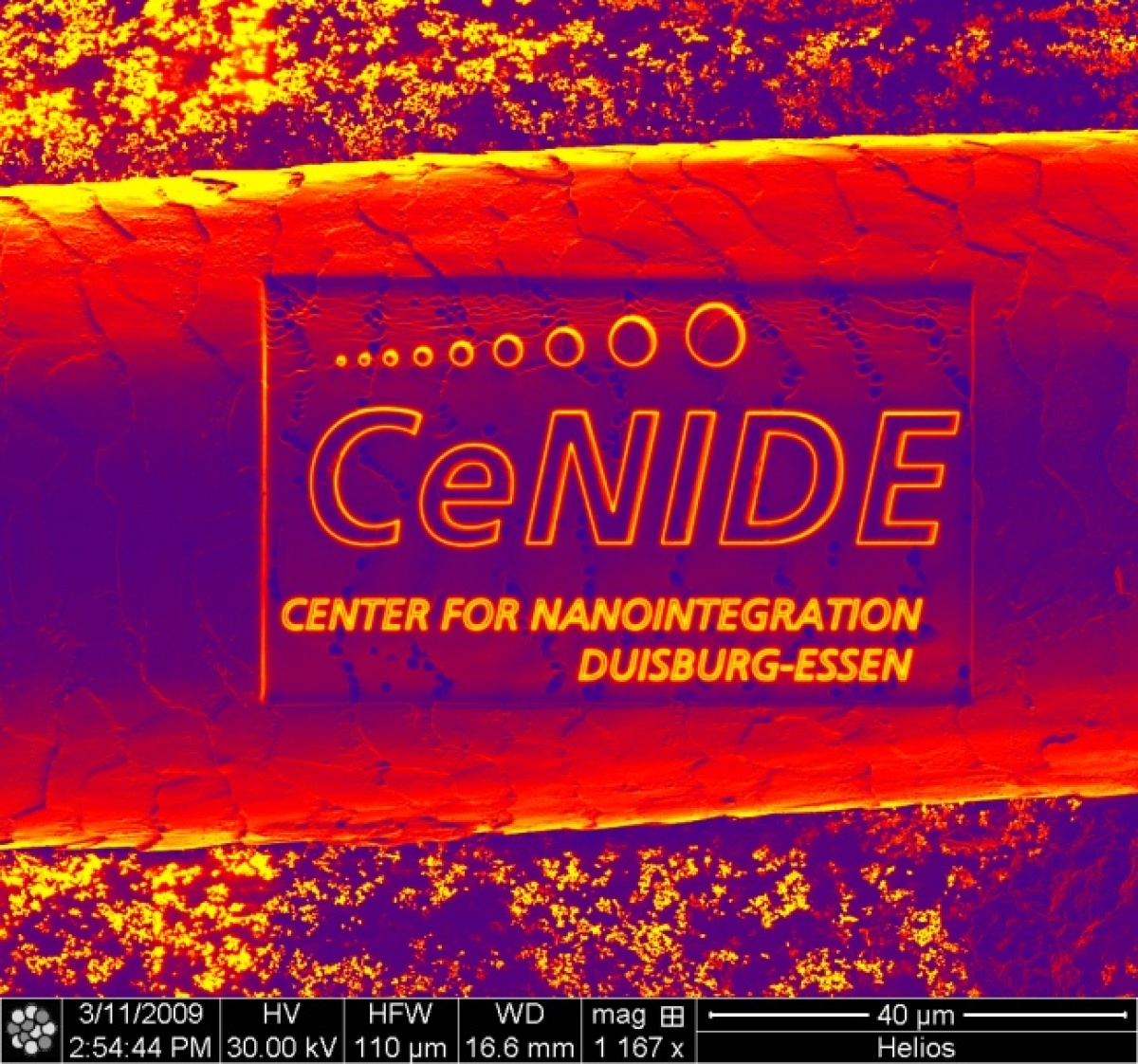

Abbildung 3: Mit dem Ionenstrahl in ein Haar strukturierter CENIDE-Schriftzug (nachträglich eingefärbt)

© ICAN 2020 | Abbildung 4

Abbildung 4: Mit dem Ionenstrahl aus einem nanoporösen Indium-Zinn-Oxid-Film strukturierte Hall-Messgeometrie

© ICAN 2020 | Abbildung 5

Abbildung 5: Mit XeF2 und dem Elektronenstrahl  in GaAs geätzter Graben mit einer Breite von 30 nm

© ICAN 2020 | Abbildung 6

Abbildung 6: Mit SCE und dem Elektronenstrahl geätzte Gräben in Graphen mit Breiten von 15 nm bis 35 nm
