Was kann ein Focused Ion Beam?

Die Arbeitsgruppe von Prof. Dr. Lorke nutzt ein FIB/SEM DualBeam™ Mikroskop der Firma FEI als „Nanowerkbank“ zur Probenpräparation im Nanometer-Maßstab. Mit diesem Gerät ist es zum einen - wie bei einem klassischen Rasterelektronenmikroskop (SEM) - möglich Aufnahmen von Proben mit sehr hoher Auflösung zu erstellen und zum anderen Proben mit Hilfe von Gallium-Ionen zu strukturieren. Die Abkürzung FIB steht für Focused Ion Beam. Beide Möglichkeiten sind hier in einem Gerät vereinigt.

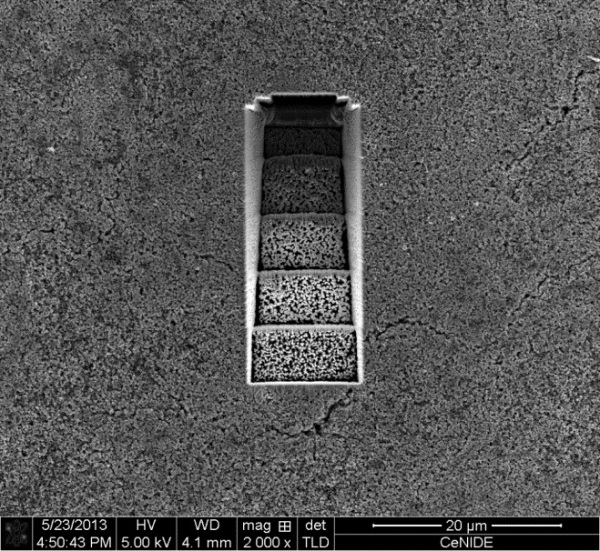

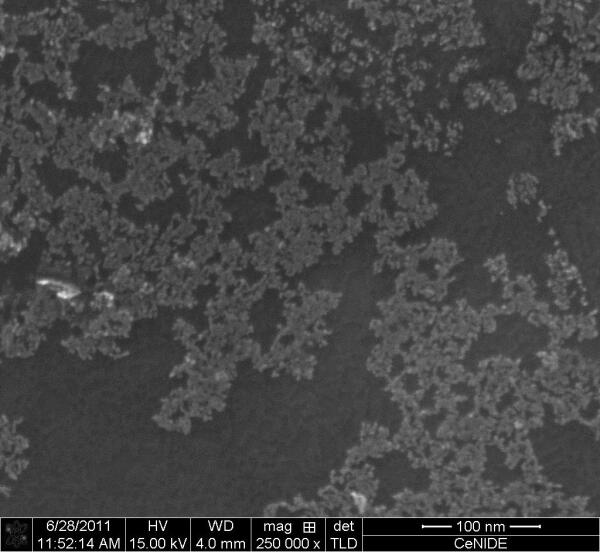

Abbildung 1: Elektronenmikroskopische Aufnahme eines mit dem Ionenstrahl präparierten Querschnitts durch eine Elektrode für eine Li-Batterie Draufsicht (links), Ansicht des Querschnitts (rechts).

© ICAN 2020 | Abbildung 2

Abbildung 2: Mit dem Ionenstrahl in ein Haar strukturierter CENIDE-Schriftzug (nachträglich eingefärbt)

© ICAN 2020 | Abbildung 3

Abbildung 3: Mit dem Ionenstrahl aus einem nanoporösen Indium-Zinn-Oxid-Film strukturierte Hall-Messgeometrie

Weiterführende Informationen

Focused Ion Beam in ICAN

© ICAN 2020

Abbilden mittels SEM und FIB

Das Abbilden von Probenoberflächen ist mit dem Elektronenstrahl sowie dem Ionenstrahl bis zu einer Auflösung von ca. 1 nm  bzw. 5 nm möglich.

Mehr Erfahren
© ICAN 2020

Schneiden und Strukturieren

Mit Hilfe des Ionenstrahls ist es möglich, eine laterale Strukturierung von Proben vorzunehmen, aber auch in die Probe hinein zu schneiden, um Querschnitte der Proben zu untersuchen.

Mehr Erfahren
© ICAN 2020

Lokale Materialdeposition

Zusätzlich gestattet dieses Gerät die Deposition von Platin, als leitendes Material, und Siliziumoxid, als isolierendes Material.

Mehr Erfahren
© ICAN 2020

Präparation von TEM-Lamellen

Für eine Untersuchung mittels TEM ist es notwendig eine sehr dünne Lamelle zu präparieren. Dies kann auf herkömmliche Weise durch Polieren erreicht werden.

Mehr Erfahren
© ICAN 2020

FEI Helios NanoLab™ 600

Gerätespezifikationen

Mehr Erfahren
